Module quang Cisco là thiết bị nhỏ cắm vào switch hoặc router để truyền tín hiệu mạng qua cáp quang. Nó giúp dữ liệu đi xa hơn, ổn định hơn so với dùng cáp mạng đồng thông thường. Nhưng thực tế thì không phải cứ cắm module nào vào thiết bị Cisco cũng chạy được. Nhiều người mua sai chuẩn, sai tốc độ hoặc sai khoảng cách nên hệ thống không nhận, lúc đó mới bắt đầu loay hoay kiểm tra từng thứ.

Nói ngắn gọn thì module quang Cisco là phần trung gian giúp switch hoặc router Cisco giao tiếp với hệ thống cáp quang.

Module quang Cisco là gì và dùng để làm gì?

Module quang Cisco là một bộ thu phát tín hiệu quang, thường được cắm vào khe SFP hoặc SFP+ trên switch, router hoặc thiết bị mạng của Cisco.

Nó có nhiệm vụ:

• Chuyển tín hiệu điện sang tín hiệu ánh sáng
• Truyền dữ liệu qua cáp quang
• Nhận tín hiệu quang rồi chuyển ngược lại thành điện

Nếu không có module quang thì nhiều switch Cisco sẽ không thể kết nối bằng cáp quang được.

Thực tế thì nhiều người hay nhìn nó như một “cục nhỏ nhỏ cắm vào switch”, nhưng nó ảnh hưởng trực tiếp đến:

• Khoảng cách truyền
• Tốc độ mạng
• Độ ổn định kết nối

Có những hệ thống mạng chạy chập chờn chỉ vì dùng module không tương thích. Nhìn bên ngoài vẫn lên đèn bình thường nhưng dữ liệu truyền không ổn định.

Module quang Cisco hoạt động như thế nào?

Cách hoạt động của module quang thật ra không quá khó hiểu.

Khi dữ liệu đi từ switch Cisco:

• Dữ liệu ban đầu là tín hiệu điện
• Module quang sẽ chuyển sang ánh sáng
• Ánh sáng chạy trong sợi cáp quang

Ở đầu bên kia:

• Một module khác nhận ánh sáng
• Chuyển ngược thành tín hiệu điện
• Đưa vào switch hoặc router còn lại

Toàn bộ quá trình này diễn ra rất nhanh.

Điểm quan trọng là:

• Module quyết định bước sóng
• Quyết định khoảng cách truyền
• Quyết định loại cáp dùng được

Cho nên chỉ cần chọn sai một thông số là có thể không kết nối được.

Có trường hợp cắm vào vẫn nhận module nhưng mạng chập chờn. Kiểu lỗi này khá khó chịu vì tưởng là vẫn hoạt động bình thường.

So sánh module quang Cisco chính hãng và module tương thích

Đây là thứ người mua phân vân nhiều nhất.

Module Cisco chính hãng

Ưu điểm:

• Tương thích gần như tuyệt đối
• Ổn định cao
• Firmware nhận chuẩn
• Ít lỗi vặt

Nhược điểm:

• Giá cao
• Một số model khá đắt

Module tương thích Cisco

Là module từ hãng khác nhưng được lập trình để dùng cho thiết bị Cisco.

Ưu điểm:

• Giá rẻ hơn nhiều
• Dễ thay thế
• Có nhiều lựa chọn

Nhược điểm:

• Chất lượng không đồng đều
• Một số switch Cisco kén module
• Có thể bị báo lỗi firmware

Thực tế thì nhiều doanh nghiệp vẫn dùng module tương thích để tiết kiệm chi phí. Nhưng thường họ chọn loại có thương hiệu ổn định chứ không lấy hàng quá rẻ.

Vì module lỗi không phải lúc nào cũng hỏng ngay. Có khi dùng vài tháng mới bắt đầu mất gói dữ liệu hoặc disconnect ngẫu nhiên.

SFP, SFP+ và QSFP khác nhau thế nào?

Nhiều người mới tìm hiểu thường bị rối ở phần này.

SFP

• Tốc độ thường 1Gbps
• Phổ biến trong hệ thống vừa và nhỏ
• Dùng nhiều cho switch access

SFP+

• Tốc độ 10Gbps
• Dùng cho hệ thống cần băng thông lớn hơn
• Thường thấy ở server hoặc uplink

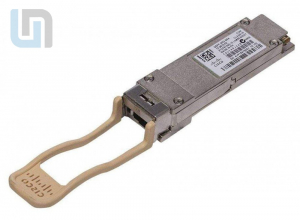

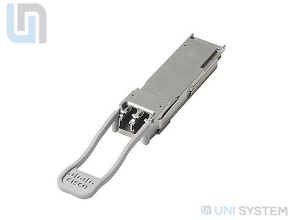

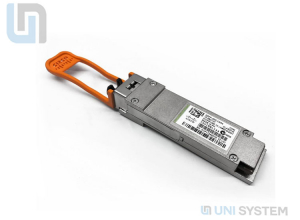

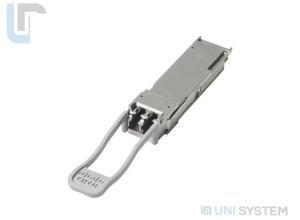

QSFP

• Tốc độ cao hơn nữa
• Có loại 40Gbps hoặc 100Gbps
• Dùng trong data center

Nếu switch chỉ hỗ trợ SFP mà cắm SFP+ vào thì thường không chạy được.

Đây là lỗi mua nhầm khá phổ biến.

Single mode và multi mode trên module Cisco khác nhau ra sao?

Module Cisco cũng chia theo loại cáp quang.

Single mode

• Truyền xa
• Dùng laser bước sóng mạnh hơn
• Có thể đi vài kilomet tới hàng chục kilomet

Thường dùng:

• Liên kết tòa nhà
• Nhà máy
• Hệ thống diện rộng

Multi mode

• Khoảng cách ngắn hơn
• Giá thấp hơn
• Dùng trong văn phòng hoặc phòng server

Nếu dùng sai loại:

• Có thể không lên tín hiệu
• Hoặc lên nhưng không ổn định

Đây là kiểu lỗi mà nhiều người chỉ phát hiện sau khi triển khai xong.

Khi nào nên dùng module quang Cisco?

Có vài trường hợp gần như nên dùng ngay từ đầu.

Hệ thống cần ổn định cao

Ví dụ:

• Doanh nghiệp
• Server
• Camera nhiều điểm

Cisco vốn mạnh ở độ ổn định nên module đúng chuẩn cũng giúp hệ thống ổn định hơn.

Khoảng cách xa

Nếu kéo:

• Giữa các tầng
• Giữa các tòa nhà
• Trong nhà xưởng

Thì gần như bắt buộc dùng module quang.

Cần tốc độ cao

1Gbps hoặc 10Gbps trở lên thì quang gần như tối ưu hơn cáp đồng.

Khi nào không nên dùng module quang Cisco?

Nếu:

• Hệ thống nhỏ
• Chỉ vài thiết bị
• Khoảng cách ngắn

Thì dùng cáp mạng RJ45 có thể đơn giản và tiết kiệm hơn.

Nhiều người thích “nâng cấp mạnh tay” nhưng đôi khi lại hơi dư nhu cầu thật.

Ưu điểm và nhược điểm của module quang Cisco

Ưu điểm

• Tốc độ cao
• Truyền xa tốt
• Ổn định
• Ít nhiễu
• Hoạt động tốt với hệ sinh thái Cisco

Nhược điểm

• Giá cao hơn module thường
• Dễ mua nhầm chuẩn
• Thiết bị Cisco đôi khi khá kén module ngoài

Có một chuyện khá thực tế là nhiều người nghĩ “module nào cũng như nhau”. Nhưng chỉ cần lệch firmware hoặc bước sóng là hệ thống có thể không nhận.

Cách chọn module quang Cisco đúng chuẩn

Đây là phần quan trọng nhất.

Chọn theo tốc độ

• 1Gbps → SFP
• 10Gbps → SFP+
• 40Gbps trở lên → QSFP

Đừng mua theo cảm giác “loại mạnh hơn chắc dùng được”. Nhiều switch không hỗ trợ ngược.

Chọn theo khoảng cách

Ví dụ:

• 300m
• 2km
• 10km
• 40km

Mỗi module sẽ có giới hạn khác nhau.

Nếu chọn module khoảng cách ngắn để kéo xa thì tín hiệu rất dễ lỗi.

Chọn theo loại cáp

• Multi mode → module MM
• Single mode → module SM

Đây là lỗi bị nhầm khá nhiều.

Chọn theo thiết bị Cisco

Mỗi dòng switch Cisco có danh sách module hỗ trợ riêng.

Ví dụ:

• Catalyst
• Nexus
• Small Business

Không phải module nào cũng dùng chung được hết.

Có trường hợp module vẫn nhận nhưng firmware báo cảnh báo liên tục.

Một tình huống thực tế khá thường gặp

Một văn phòng dùng switch Cisco cũ để kết nối giữa hai tầng.

Ban đầu họ mua module giá rẻ trên mạng vì thấy ghi “compatible Cisco”.

Lúc cắm vào:

• Đèn vẫn sáng
• Ping vẫn được

Nhưng:

• Copy dữ liệu rất chậm
• Thỉnh thoảng mất kết nối vài giây
• Camera bị đứng hình ngẫu nhiên

Sau đó đổi sang module tương thích loại tốt hơn thì hệ thống ổn định hẳn.

Điều khó chịu là lỗi không xảy ra liên tục nên rất khó tìm nguyên nhân lúc đầu.

Những lỗi thường gặp khi dùng module quang Cisco

Switch không nhận module

Có thể do:

• Sai chuẩn
• Firmware khóa module ngoài
• Module lỗi
• Có tín hiệu nhưng mạng chập chờn

Nguyên nhân thường là:

• Module chất lượng kém
• Sai loại cáp
• Đầu connector bẩn
• Không đạt đúng tốc độ

Ví dụ:

• Dùng module 1Gbps nhưng kỳ vọng 10Gbps
• Switch giới hạn băng thông

FAQ – câu hỏi thường gặp

• Module quang Cisco có bắt buộc dùng hàng chính hãng không?

Không bắt buộc, nhưng hàng chính hãng thường ổn định hơn.

• Module Cisco có dùng cho switch hãng khác được không?

Có thể, nhưng phải kiểm tra tương thích.

• Có thể cắm nóng module không?

Đa số module Cisco hỗ trợ hot swap, tức là cắm khi thiết bị đang chạy.

• Module quang có tuổi thọ bao lâu?

Nếu dùng ổn định thì khá lâu, nhiều năm vẫn chạy bình thường.

• Vì sao module vẫn sáng đèn nhưng mạng không ổn định?

Thường là do:

Sai loại module

• Suy hao quang
• Module chất lượng kém

Kết lại một chút

Module quang Cisco nhìn nhỏ vậy thôi nhưng lại ảnh hưởng khá nhiều đến độ ổn định của hệ thống mạng. Chọn đúng ngay từ đầu thường đỡ mệt hơn rất nhiều so với việc sửa lỗi về sau.

Điều quan trọng nhất không phải cứ mua loại đắt nhất, mà là đúng chuẩn:

• Đúng tốc độ
• Đúng khoảng cách
• Đúng loại cáp
• Đúng thiết bị Cisco đang dùng

Vì có những lỗi không xảy ra ngay. Hệ thống vẫn chạy, vẫn có tín hiệu, nhưng sau một thời gian bắt đầu xuất hiện chuyện lặt vặt. Mà mấy lỗi kiểu đó thường lại tốn thời gian kiểm tra hơn mình nghĩ ban đầu khá nhiều…
